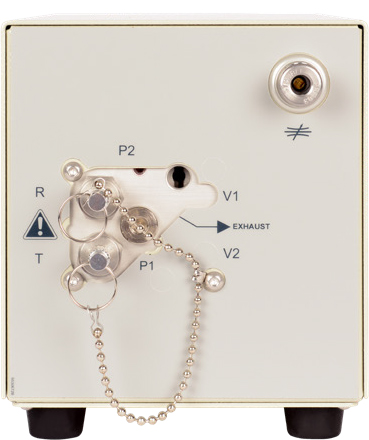

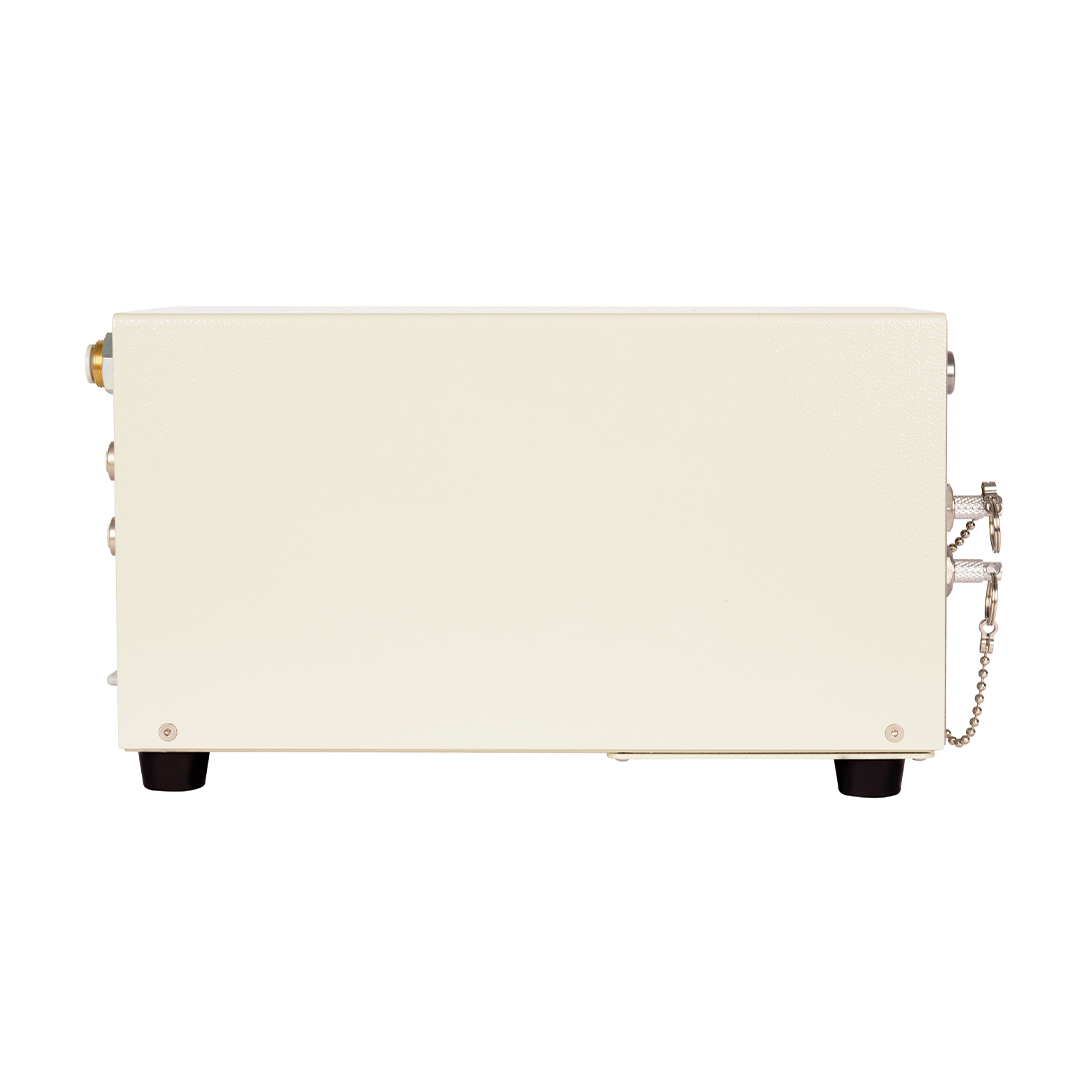

F28+ – KOMPAKTNÍ TESTER TĚSNOSTI
PRO PRŮMYSLOVOU KONTROLU KVALITY
F28+: Nový inovativní tester od společnosti ATEQ povyšuje testování těsnosti na zcela novou úroveň
rychlosti, flexibility a přesnosti. Snadno jej můžete ovládat pomocí dotykového panelu a našeho uživatelsky přívětivého rozhraní: winateq 300.
Přizpůsobený pro ruční, poloautomatické a plně automatizované testování těsnosti, F28+ nabízí
širokou škálu specifikací za velmi konkurenceschopnou cenu.
F28+ : APLIKACE
Automobilový průmysl, domácí spotřebiče, medicína, letecký průmysl, obrana, kapalné a elektrické komponenty, potravinové a kosmetické obaly…
F28+ : FUNKCE
• Měření úniku metodou diferenciálního poklesu tlaku: vakuum až 20 bar
• Multifunkční tester těsnosti
• 128 programů
• Plně integrovaná elektronika a pneumatika
• Flexibilní komunikační formát: Čtečka čárových kódů, RS232, USB
• Ukládání dat do interní paměti nebo na USB klíč
REŽIMY TESTOVÁNÍ :
• ∆P (Pa, 1/10 Pa)
• ∆P/t (Pa/s, 1/10 Pa/s)
• Jednotky průtoku (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Test ucpání
• Test roztržení
• Test utěsněných komponent
• a další, v závislosti na vašich aplikacích
ŽIVOTNÍ PROSTŘEDÍ :
ROHS standard

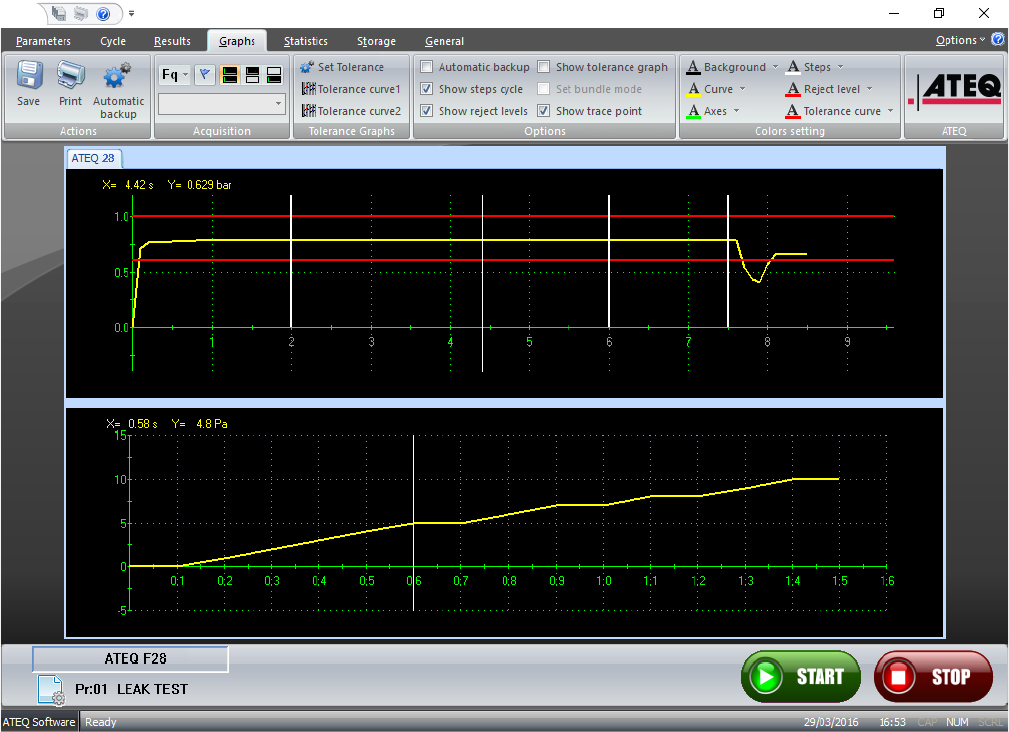

F28+ Demo rozhraní

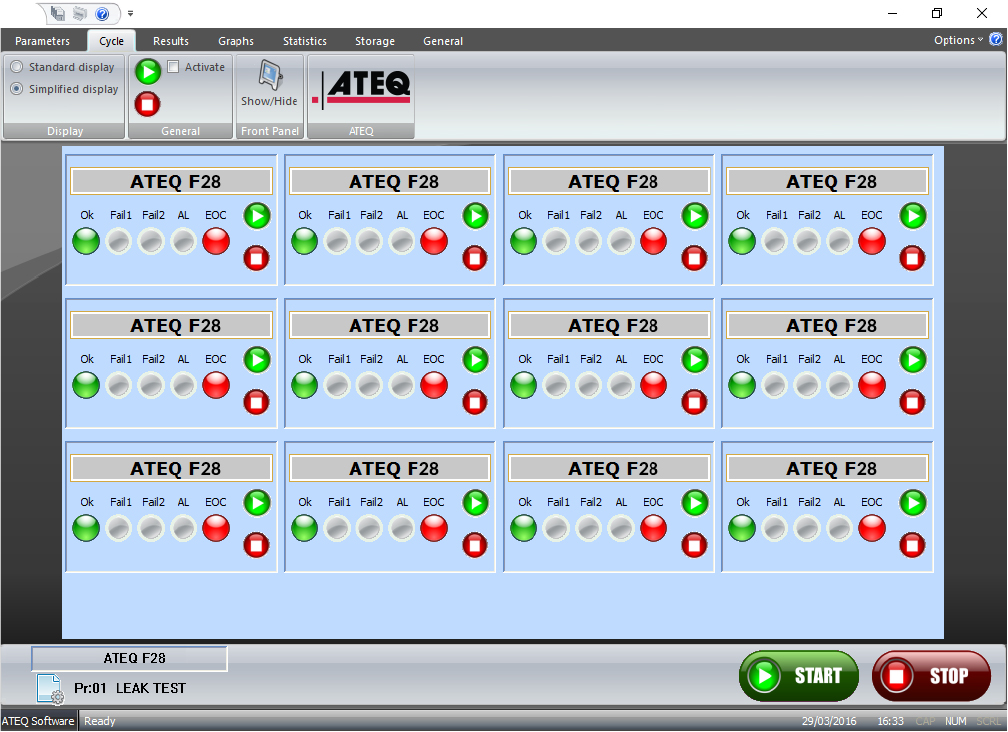

F28+ Ukázkové rozhraní
CHARAKTERISTIKY MĚŘENÍ :
| MĚŘENÍ TLAKOVÉ ZTRÁTY | |||
| Rozsah (Pa) | Standardní přesnost* | Volitelná přesnost (kalibrace v laboratoři na vyžádání) |
Max. rozlišení (Pa) |
| 0–50 | Kalibrace pouze v laboratoři | ± (1 % odečtu + 0,5 Pa) | 0,01 |
| 0–500 | ± (1 % odečtu + 1 Pa) | ± (0,5 % odečtu + 0,5 Pa) | 0,1 |
| 0–5000 | ± (1 % odečtu + 10 Pa) | ± (0,5 % odečtu + 5 Pa) | 1 |
*Volitelná laboratorní přesnost je k dispozici
F28+ : SPECIFIKACE
F28+ : MOŽNOSTI
• 9 vstupů / 5 výstupů
• Možnost Fieldbus: Profibus, Devicenet, Profinet, Ethernet/IP, Ethercat network, Modbus RTU
• 6 x 24 V programovatelné výstupy pro externí automatizaci
• Elektronická regulace
• 1 pneumatický výstup pro automatizaci
F28+ : TECHNICKÉ LISTY
Podrobné informace o F28+ včetně funkcí, specifikací atd.
F28+ : TECHNOLOGIE
Zdaleka nejpopulárnější technologie, metoda diferenciálního poklesu tlaku, využívá referenční objem k testování vašeho dílu. To pomáhá kompenzovat jakékoli změny okolního tlaku nebo teploty, protože se vyskytují současně na obou částech.
Pouze netěsnost na testovaném dílu způsobí pohyb membrány našeho snímače.
Druhou výhodou této metody je, že přesnost neklesá s testovacím tlakem, protože snímač měří rozdíly tlaku mezi dvěma okruhy, na rozdíl od tradiční technologie poklesu tlaku, která měří pokles tlaku vůči atmosféře.
Přímý princip měření
Testovaný díl 3 a referenční díl 5 jsou naplněny na stejný tlak. Diferenciální snímač 4 měří změnu tlaku mezi testovaným dílem 3 a referenčním dílem 5. V některých aplikacích může být referenční díl nahrazen uzávěrem.
Test snižující citlivost
Tento režim se používá pro měření velkých úniků, kdy je požadovaná úroveň odmítnutí vyšší než celkový rozsah diferenciálního snímače.
Testovací tlak je aplikován na vstup testovaného dílu 3. Měření je prováděno tlakovým snímačem 2.
Další typy testů jsou dostupné jako volitelná možnost.
