F28 LPV
VYSOKORYCHLOSTNÍ TESTER ÚNIKU PRO PRŮMYSLOVOU KONTROLU KVALITY
F28 LPV nebo přístroj pro vakuový pokles tlaku je nejnovější přírůstek do nové řady ATEQ: F28.
Je to vysoce výkonný, nízkonákladový tester úniků. Jeho malá velikost umožňuje jeho montáž blízko testovaného dílu, čímž se zajišťují nejlepší podmínky pro měření. Můžete jej snadno naprogramovat a monitorovat pomocí našeho velmi přívětivého rozhraní: F28 Control.
F28 LPV : APLIKACE
Balení, blistr, hodinky, mobilní telefonpneumatické a hydraulické spoje…
F28 LPV : FUNKCE
• Měření úniku poklesem tlaku: vakuum
• Detekce úniku vody odpařováním při silném vakuu
• Inteligentní regulace tlaku bez regulátoru – automatické plnění (volitelně)
• Elektronická regulace (volitelně)
• Jednotky: Pa, Pa/s, sccm, μg/min H2O

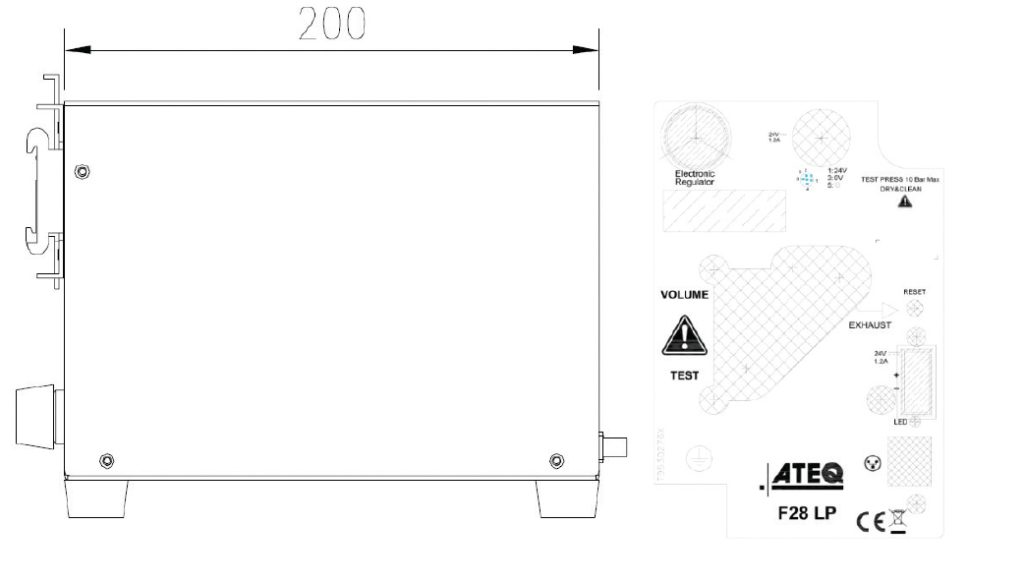

• Kompaktní rozměry (celkové (mm): v 141,5 x D 225 x Š 97)
• Integrované plnicí a vypouštěcí ventily
• Ethernetová síť až pro 50 modulů (Modbus IP)
• Montáž na DIN lištu
• Prostředí: standard ROHS
CHARAKTERISTIKY MĚŘENÍ :
| MĚŘENÍ POKLESU TLAKU | |||
| Rozsah | Rozlišení | Přesnost* | |
| Zkušební tlak (absolutní) | 0,05 až 110 kPa | 1 Pa | 2 % FS |
| Podtlaková ztráta | 2 000 Pa | 1 Pa | 2 % FS |
Demo rozhraní F28 LP
F28 LPV : SPECIFIKACE
F28 LPV : TECHNICKÉ LISTY
Podrobné informace o F28 LPV včetně vlastností, technických parametrů atd.
F28 LPV : TECHNOLOGIE
Jako zjednodušená verze předchozí technologie, standardní pokles tlaku porovnává tlak na dílu s atmosférickým tlakem.
Tato technologie se používá, když aplikace nevyžaduje velmi vysokou přesnost nebo velmi rychlý cyklus. Použitá metoda je založena na měření malé změny nebo poklesu tlaku pomocí piezoelektrického senzoru.
Test netěsnosti a režim se sníženou citlivostí
Testovací tlak je aplikován na vstup testovaného dílu 3.
Měření provádí tlakový senzor 2.
1 Zařízení
2 Tlakový senzor
3 Testovaný díl
