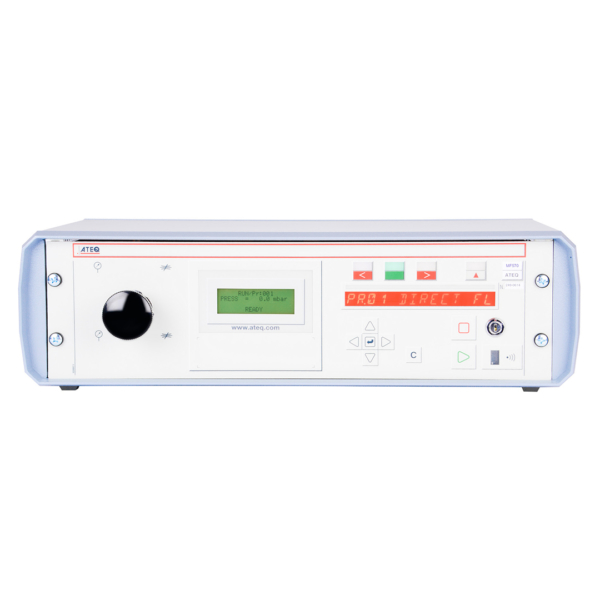

MF570 – DIFFERENČNÍ MIKROPRŮTOKOVÝ TESTER

ATEQ přináší inovace v oblasti měření s tímto novým přístrojem: MF570. Kombinuje rychlost s přesností měření úniku pomocí měření poklesu diferenčního tlaku a stability měření průtoku.

APLIKACE

FUNKCE

SPECIFIKACE

MOŽNOSTI

TECHNOLOGIE

TECHNICKÉ LISTY

MF570 : APLIKACE

Detekce úniků a řízení průtoku: sedla ventilů, převodovky, hydraulické komponenty, motory, kontrola aerosolů, vstřikovače…

MF570 : FUNKCE

Rozsah měření: 2 / 20 / 200 ml/min
Měrné jednotky: SI, USA (SAE) a uživatelské jednotky
Zobrazení okolní teploty a atmosférického tlaku
Měřicí prvek plně integrovaný v jednom modulu
16 programů

PROSTŘEDÍ :
- Norma ROHS

FLEXIBILNÍ KOMUNIKAČNÍ FORMÁT :

- RS232: tiskárna, PC a paměťové moduly
- RS232: inteligentní dálkové ovládání RC5
- RS485: síť ATEQ
- Čas a datum, výběr jazyka a jednotek, přizpůsobení testu

MECHANICKÁ REGULACE TLAKU :

• -80 až -2 kPa / 5 až 50 kPa / 20 až 400 kPa / 50 až 800 kPa

ELEKTRONICKÁ REGULACE TLAKU:

• -80 kPa až -2 kPa / 1 kPa až 10 kPa / 5 kPa až 50 kPa /
20 kPa až 200 kPa / 50 kPa až 500 kPa / 100 kPa až 1000 kPa /
100 kPa až 1600 kPa / 100 kPa až 2000 kPa.

Prosím kontaktujte nás pro jiné specifické tlaky.

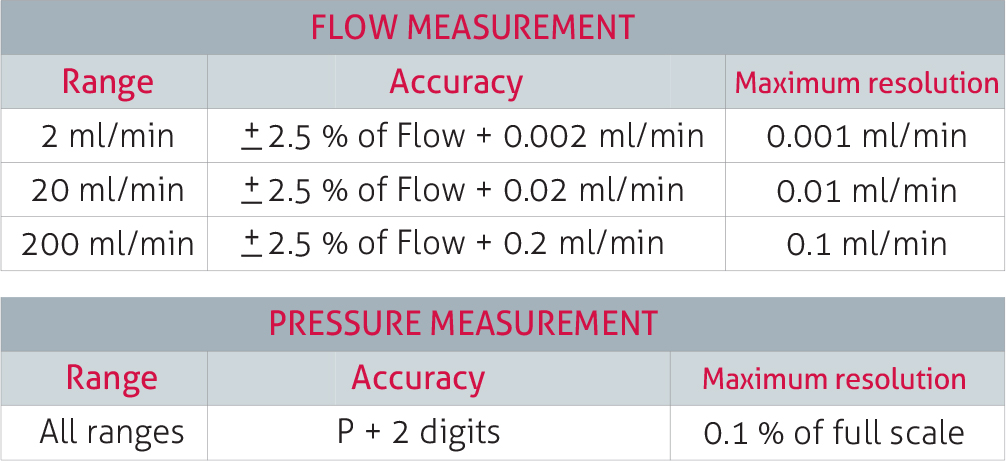

ROZSAHY MĚŘENÍ :

MĚŘENÍ PRŮTOKU
Rozsah (mL/min)	Přesnost (mL/min)	Max. rozlišení (mL/min)
2	+/- (2.5 % Rdg + 0.002)	0.001
10, 20 nebo 50	+/- (2.5 % Rdg + 0.02)	0.01
200	+/- (2.5 % Rdg + 0.2)	0.1

Rdg: Odečet

MĚŘENÍ TLAKU
Rozsah	Přesnost	Max. rozlišení
FS = 20, 75 nebo 140 mbar	+/- (1.5% Rdg + 0.2 hPa)	0.1 % FS
FS = 100 nebo 200 mbar	+/- (1.5% Rdg + 1 hPa)	0.1 % FS
FS ≤ -850 mbar 0.3 bar < FS ≤ 2 bar	+/- (1.5% Rdg + 3 hPa)	0.1 % FS
2 bar < FS ≤ 5 bar	+/- (1.5% Rdg + 7.5 hPa)	0.1 % FS
5 bar < FS ≤ 10 bar	+/- (1.5% Rdg + 15 hPa)	0.1 % FS

Rdg: Odečet
FS: Plný rozsah

MF570 : SPECIFIKACE

FYZICKÉ ÚDAJE
- Hmotnost : Přibližně 7 Kg
- Rozměry : (ŠxVxH) 537x157x381 mm
VNĚJŠÍ ELEKTRICKÉ NAPÁJENÍ
- 24VDC/1.6A nebo 110 až 240VAC
TEPLOTA
- Provozní : +10°C až +45°C
- Skladovací : 0°C až +60°C

ROZHRANÍ
- Navigační tlačítka
- 4řádkový LCD displej
- Kontrolky výsledků
PŘÍVOD VZDUCHU
- Čistý a suchý vzduch
- Uplatňovaný standard kvality vzduchu (ISO 8573-1)

MF570 : MOŽNOSTI

7 vstupů / 5 výstupů
2 pneumatické výstupy pro ovládání těsnicích konektorů
6 x 24 V programovatelných výstupů pro externí připojení
Elektronický regulátor
Dvojitý tlak
Vysokorychlostní ventil
2 analogové výstupy: proud nebo napětí
Fieldbus

MF570: TECHNOLOGIE

Technologie Mass Flow převádí hmotnost vzduchu procházejícího lamelovým průtokovým prvkem na hodnotu úniku. Pokud testovaný díl uniká, vznikne tok mezi referenčním dílem a tímto únikem, což donutí vzduch projít měřicím zařízením Mass Flow, které jej převede na hodnotu úniku, například cm³.atm/h.

Na rozdíl od tradičních Mass Flow technologií naše zařízení zvládá i „velmi netěsné“ díly na lince bez nutnosti resetování jednotky. A opět na rozdíl od konkurence nepoužíváme k měření hmotnosti vzduchu topné prvky, což snižuje citlivost na kontaminaci.

Naše odborné znalosti v oblasti vysokotlakého testování jsme také uplatnili v pneumatice tohoto zařízení, což mu umožňuje měřit s vysokou přesností při testovacích tlacích až do 20 bar (300 PSI).

Technologie Mass-Flow je navíc vybavena nejnovější funkcí kompenzace teploty, která zajišťuje nejlepší výsledky v oboru i v těch nejnáročnějších podmínkách.
